羽口交換機

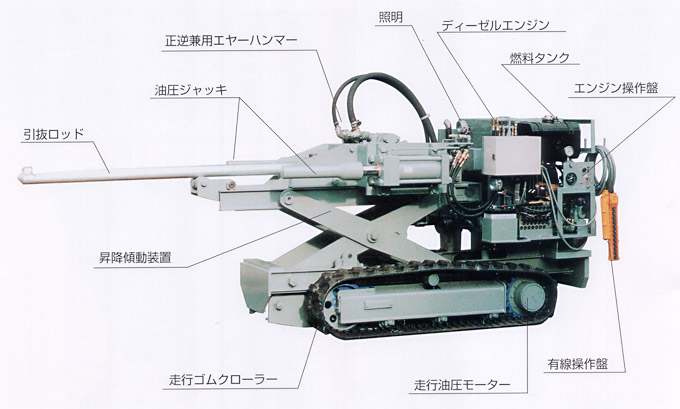

ディーゼルエンジン駆動により油圧を発生させ、走行、傾動、昇降及びハンマーの前後進を油圧により行います。
正逆打兼用のエアーハンマーを搭載し、引抜逆打撃、羽口打込み正打撃を行います。油圧ジャッキとハンマーの打撃を併用することにより容易に羽口の引抜き、打込み及び内冷管の引抜きを行うことが出来ます。
羽口を引抜いた後のノロ落としや、内面の削りは小型エアーハンマーを円周にそって旋回しながら打撃により表面を削ります。ハンマーはエアー駆動で、旋回は油圧により行います。
エンジン操作盤にてエンジンを始動すれば、後の操作はすべて有線の操作盤にて作業箇所を見ながら操作を行います。
2ケのランプが上下についていて暗い場所での作業も容易に行います。
引抜き、打込み、内冷管外し、内面削りロッド等はすべて1本の落としピンにてセットされ、取付、取外しは簡単に行うことが出来ます。
ゴムクローラーでその場旋回、方向転換、細かい位置変更が容易に出来ます。エンジンは建設省排出ガス規制をクリアしたものです。

引抜ロッドを装着して、油圧ジャッキ及び正逆兼用エアーハンマーにて羽口を引抜きます。引抜いた羽口はロッドに乗せたまま移動出来ます。

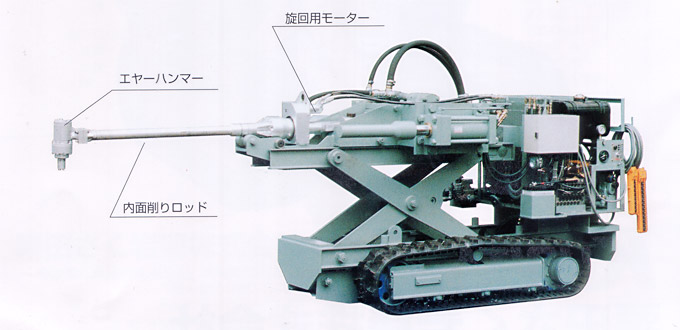

内面削りロッドを装着して、羽口を引抜いた後のノロ落しや羽口挿入部の整形の為内面を削ります。削り機は削りながら前後、円周を旋回します。

羽口打込ロッドを装着して先端に新しい羽口を乗せて位置決めを行いエアーハンマーの正打撃により羽口の打込みを行います。

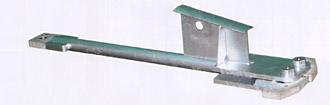

内面削り機を装着して、引抜ロッドの引掛部の耐火材を破砕しておく。次に内冷管引抜ロッドを装着して管内に挿入すれば引掛部管内に当たり引込前方に出る。ここで内冷管の先端にて引掛部を開き、油圧ジャッキとハンマーの逆打により引抜きます。

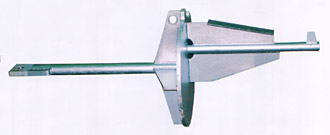

内冷管打込ロッドを装着し、羽口内に仮セットされた内冷管をロッド先端にセットします。位置決めを行いハンマーの正打撃により打込みます。
